En 1941 comenzó a funcionar el primer ordenador electrónico, el Colossus. Desde aquel primer ordenador hasta nuestros días, son muchos los aspectos que han cambiado en el mundo de la informática y computación, sin embargo, desde la creación de la E.N.I.A.C. se sigue manteniendo la arquitectura Von Neumann. Básicamente, esta arquitectura hace de la computadora la máquina que todos conocemos, una entrada de información, un procesamiento de la información con las instrucciones almacenadas en una memoria, y una salida de la información procesada.

Las primeras tarjetas madre, o computadoras en una tarjeta, como se les llamaba en aquel entonces, integraban la funcionalidad elemental para su propio funcionamiento, y generalmente eran ingenios de laboratorio. La primera computadora en una tarjeta que llegó al mercado fue la MITS Altair 8800 en 1974, que contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100. En 1975 la Mycron 1 llega al mercado, con algunas mejoras.

Una placa base típica admite los siguientes componentes:

• Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes e intensidades necesarios para su funcionamiento.
• El zócalo de CPU es un receptáculo que recibe el microprocesador y lo conecta con el resto de componentes a través de la placa base.
• Las ranuras de memoria RAM, en número de 2 a 6 en las placas base comunes.
• El chipset: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica,unidad de almacenamiento secundario, etc.).

Se divide en dos secciones, el puente norte (northbridge) y el puente sur (southbridge). El primero gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de disco óptico. Las nuevas líneas de procesadores de escritorio tienden a integrar el propio controlador de memoria en el interior del procesador.

• Un reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.
• La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.
• La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que éste último no se apague perdiendo la serie de configuraciones guardadas.
• La BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se emplean memorias flash). Este programa es específico de la placa base y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (Master Boot Record), registradas en un disco duro o SSD, cuando arranca el sistema operativo.
• El bus (también llamado bus interno o en inglés front-side bus'): conecta el microprocesador al chipset, está cayendo en desuso frente a HyperTransport y Quickpath.
• El bus de memoria conecta el chipset a la memoria temporal.
• El bus de expansión (también llamado bus I/O): une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.
• Los conectores de entrada/salida que cumplen normalmente con la norma PC 99: estos conectores incluyen:
• Los puertos PS2 para conectar el teclado o el ratón, estas interfaces tienden a desaparecer a favor del USB
• Los puertos serie, por ejemplo para conectar dispositivos antiguos.
• Los puertos paralelos, por ejemplo para la conexión de antiguas impresoras.
• Los puertos USB (en inglés Universal Serial Bus), por ejemplo para conectar periféricos recientes.
• Los conectores RJ45, para conectarse a una red informática.
• Los conectores VGA, DVI, HDMI o Displayport para la conexión del monitor de la computadora.
• Los conectores IDE o Serial ATA, para conectar dispositivos de almacenamiento, tales como discos duros, unidades de estado sólido y unidades de disco óptico.
• Los conectores de audio, para conectar dispositivos de audio, tales como altavoces o micrófonos.
• Las ranuras de expansión: se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para agregar características o aumentar el rendimiento de un ordenador; por ejemplo, un tarjeta gráfica se puede añadir a un ordenador para mejorar el rendimiento 3D). Estos puertos pueden ser puertos ISA (interfaz antigua), PCI (en inglés Peripheral Component Interconnect) y, los más recientes, PCI Express.
•


Tarjeta madre, clasificacion y evolucion.

CONSULTA 2

1. 1. GRUPO No. 7 BACHILLERES:      MIGUEL MARTIN PEREZ BURROUGHS. MIGUEL GOMEZ BRIAM RUIZ ZAIRYS RODRIGUEZ DARIANA URBAEZ . MATERIA: PROFESOR: FECHA: 2013-0838 2001-0195 2013-0816 2013-0834 2005-0570 INTRODUCCION A LA INFORMATICA DILCIA FELIZ 15 DE NOVIEMBRE 2013

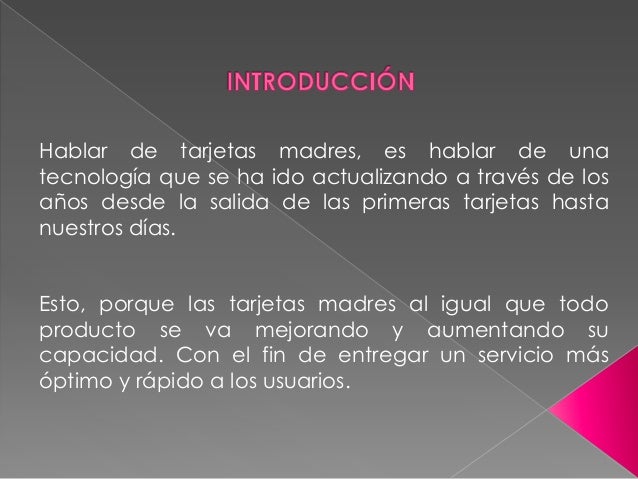

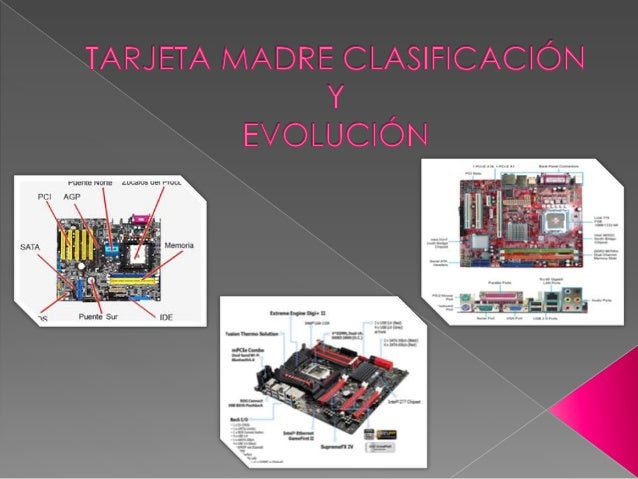

2. 2. Hablar de tarjetas madres, es hablar de una tecnología que se ha ido actualizando a través de los años desde la salida de las primeras tarjetas hasta nuestros días. Esto, porque las tarjetas madres al igual que todo producto se va mejorando y aumentando su capacidad. Con el fin de entregar un servicio más óptimo y rápido a los usuarios.

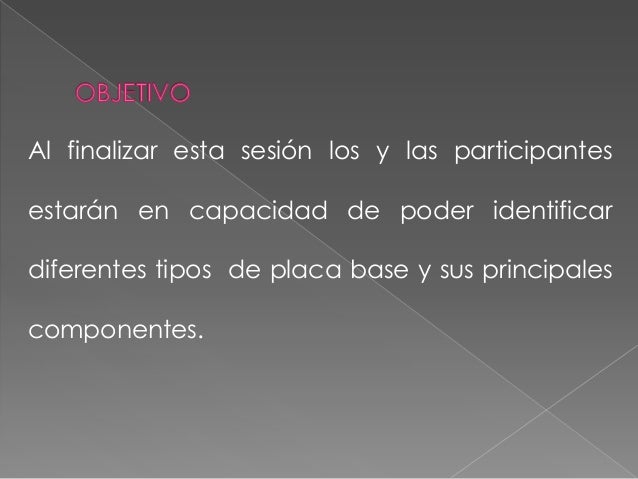

3. 3. Al finalizar esta sesión los y las participantes estarán en capacidad de poder identificar diferentes tipos de placa base y sus principales componentes.

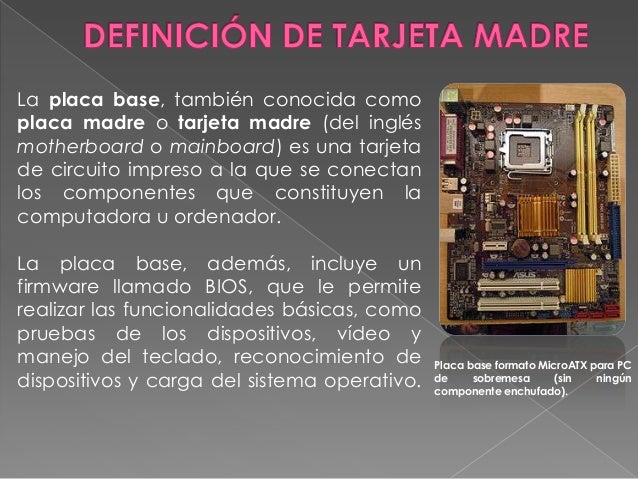

4. 4. La placa base, también conocida como placa madre o tarjeta madre (del inglés motherboard o mainboard) es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. La placa base, además, incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo. Placa base formato MicroATX para PC de sobremesa (sin ningún componente enchufado).

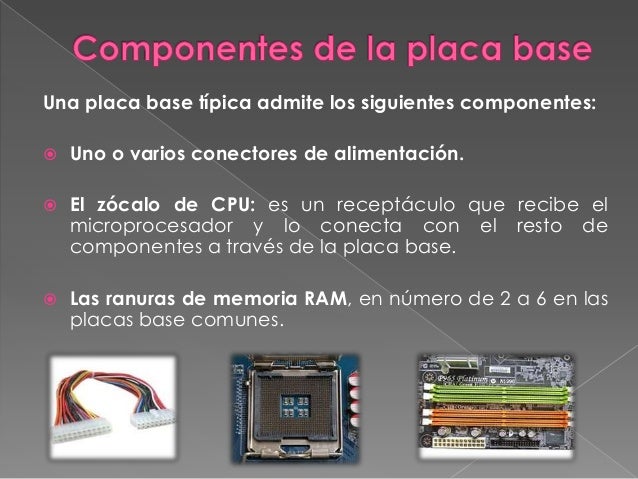

5. 5. Una placa base típica admite los siguientes componentes:  Uno o varios conectores de alimentación. El zócalo de CPU: es un receptáculo que recibe el microprocesador y lo conecta con el resto de componentes a través de la placa base.  Las ranuras de memoria RAM, en número de 2 a 6 en las placas base comunes.

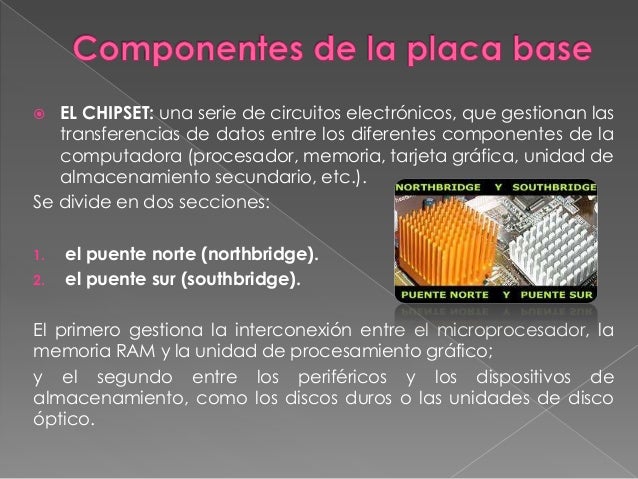

6. 6. EL CHIPSET: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica, unidad de almacenamiento secundario, etc.). Se divide en dos secciones:  1. 2. el puente norte (northbridge). el puente sur (southbridge). El primero gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de disco óptico.

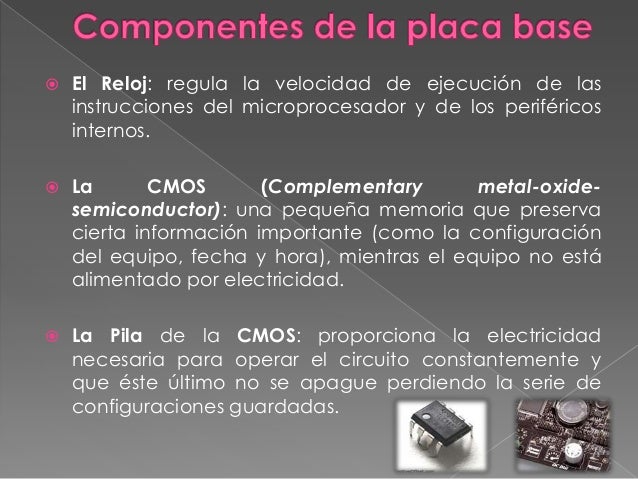

7. 7.  El Reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.  La CMOS (Complementary metal-oxidesemiconductor): una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.  La Pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que éste último no se apague perdiendo la serie de configuraciones guardadas.

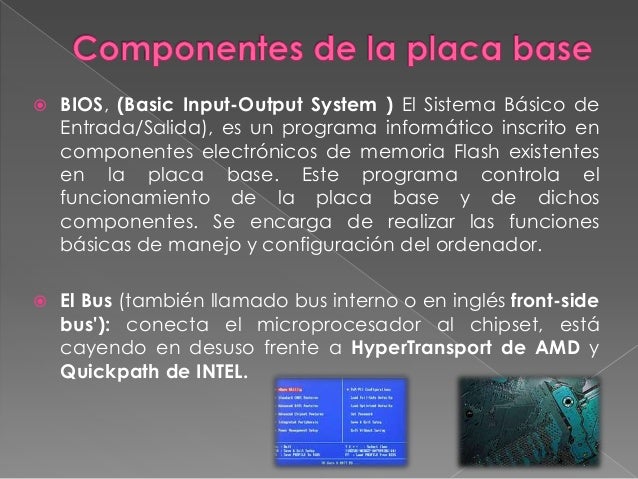

8. 8.  BIOS, (Basic Input-Output System ) El Sistema Básico de Entrada/Salida), es un programa informático inscrito en componentes electrónicos de memoria Flash existentes en la placa base. Este programa controla el funcionamiento de la placa base y de dichos componentes. Se encarga de realizar las funciones básicas de manejo y configuración del ordenador.  El Bus (también llamado bus interno o en inglés front-side bus'): conecta el microprocesador al chipset, está cayendo en desuso frente a HyperTransport de AMD y Quickpath de INTEL.
9. 9.  El Bus de memoria: conecta el chipset a la memoria temporal.  El Bus de expansión (también llamado bus I/O): une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.  Los conectores de entrada/salida que cumplen normalmente con la norma PC 99: estos conectores incluyen: • Los puertos PS2 para conectar el teclado o el ratón, estas interfaces tienden a desaparecer a favor del USB
10. 10. • • • • • • Los puertos serie, por ejemplo para conectar dispositivos antiguos. Los puertos paralelos, por ejemplo para la conexión de antiguas impresoras. Los puertos USB (en inglés Universal Serial Bus), por ejemplo para conectar periféricos recientes. Los conectores RJ45, para conectarse a una red informática. Los conectores VGA, DVI, HDMI o Displayport para la conexión del monitor de la computadora. Los conectores IDE o Serial ATA, para conectar dispositivos de almacenamiento, tales como discos duros, unidades de estado sólido y unidades de disco óptico.

Formatos Específicos

CONSULTA 3

XT: es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado.

1984 AT 305 × 305 mm ( IBM)

Baby AT: 216 × 330 mm

AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.

1995 ATX 305 × 244 mm (Intel)

MicroATX: 244 × 244 mm

FlexATX: 229 × 191 mm

MiniATX: 284 × 208 mm

ATX: creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.

2001 ITX 215 × 195 mm (VIA)

MiniITX: 170 × 170 mm

NanoITX: 120 × 120 mm

PicoITX: 100 × 72 mm
